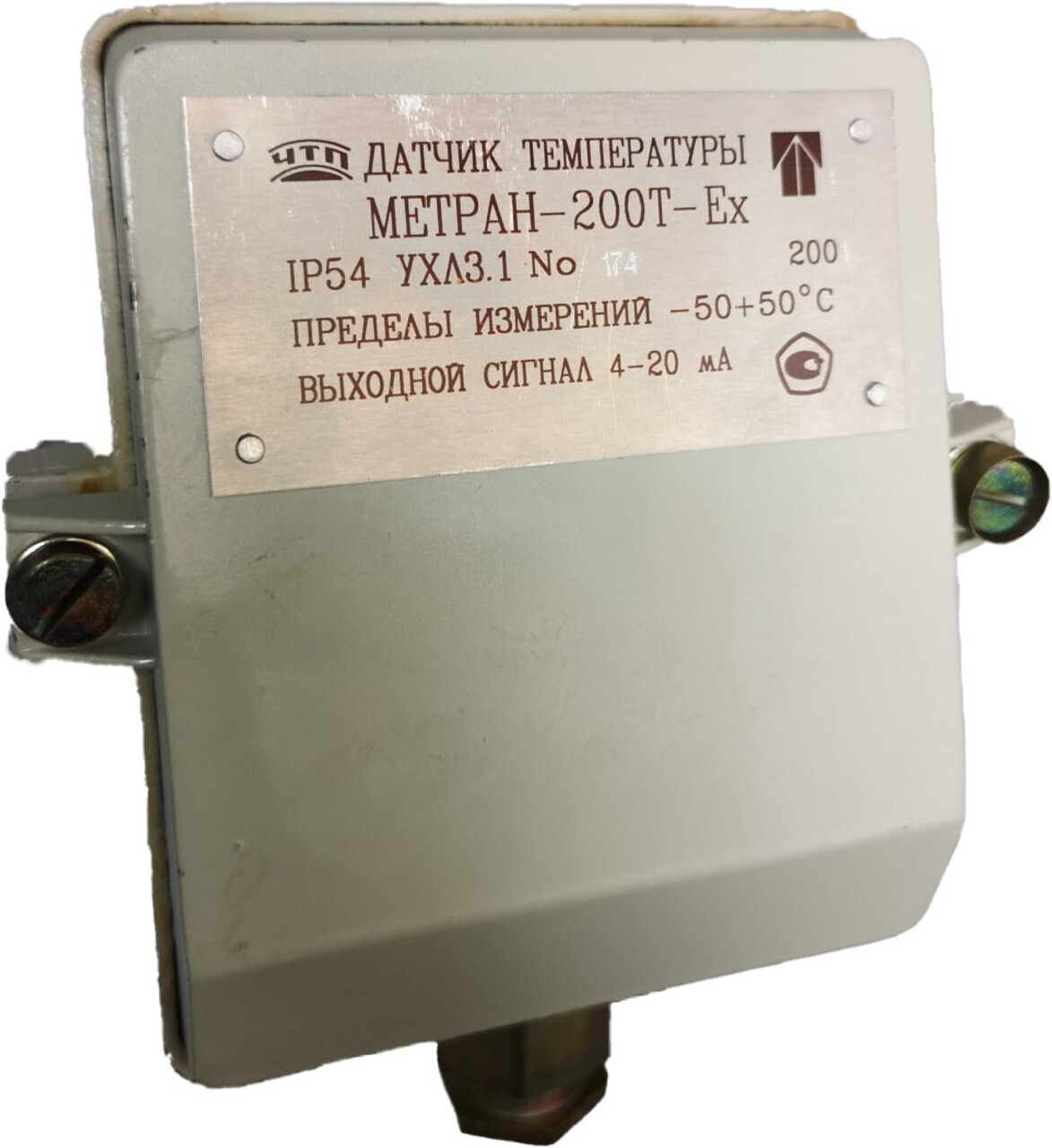

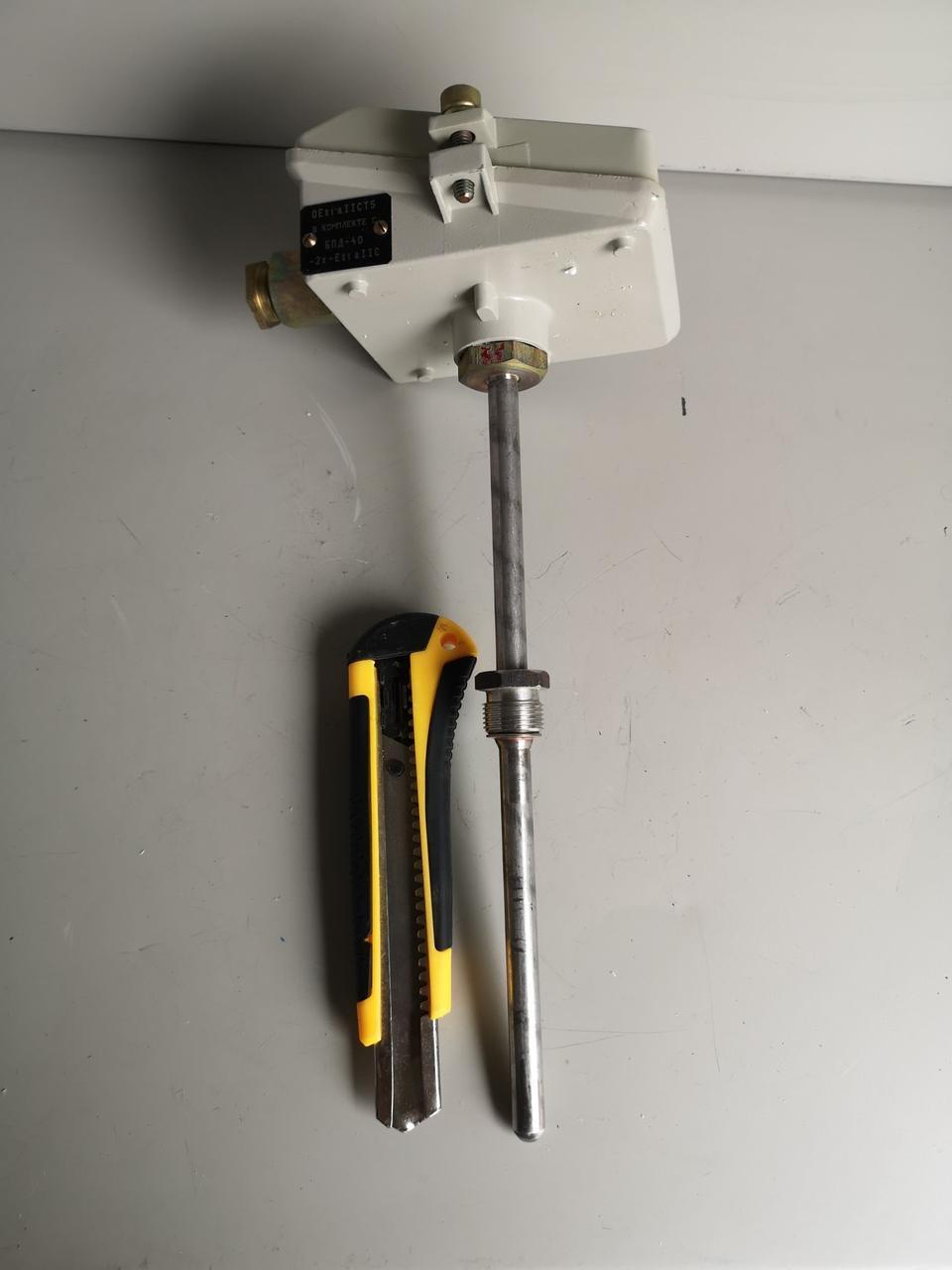

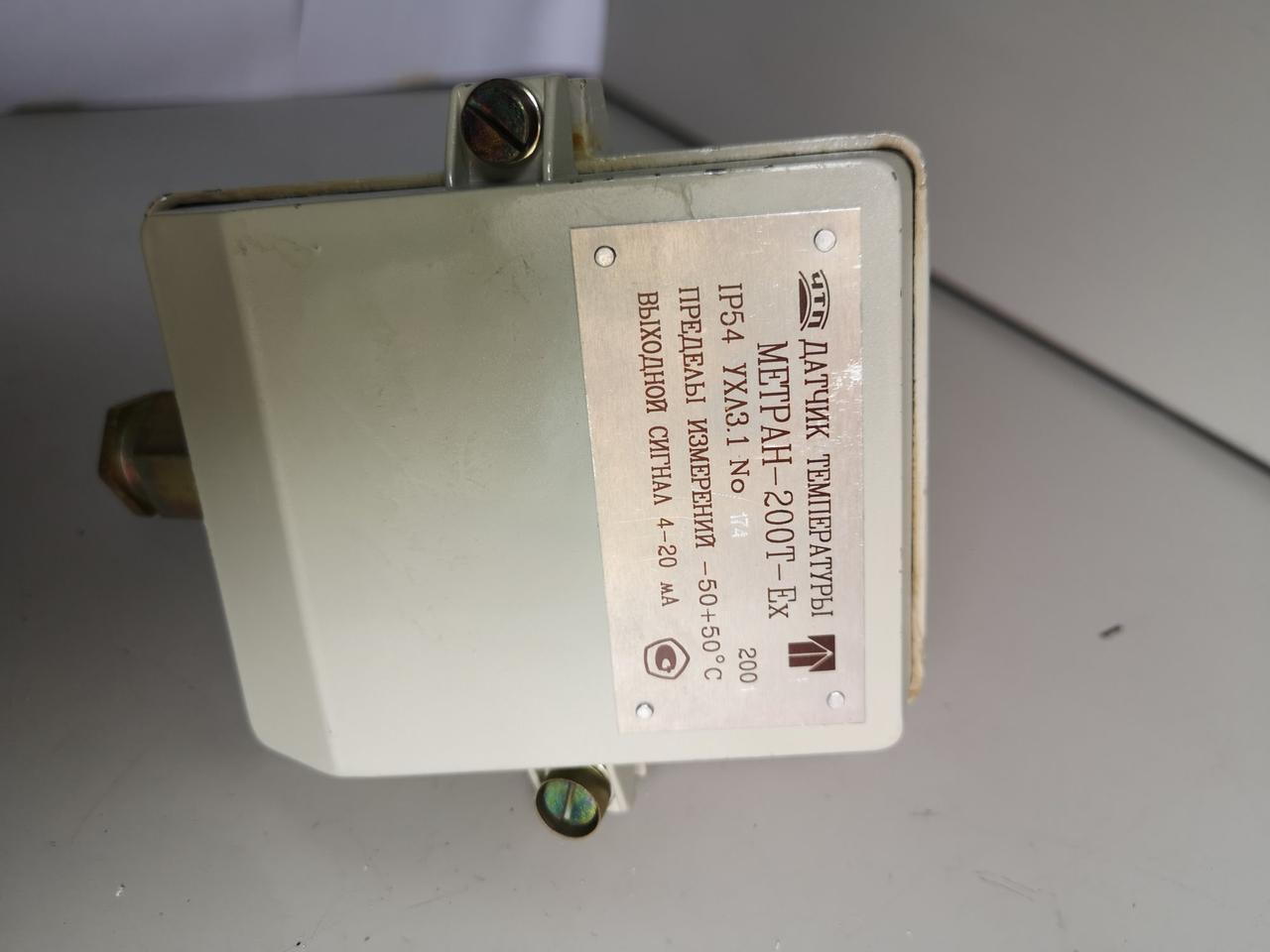

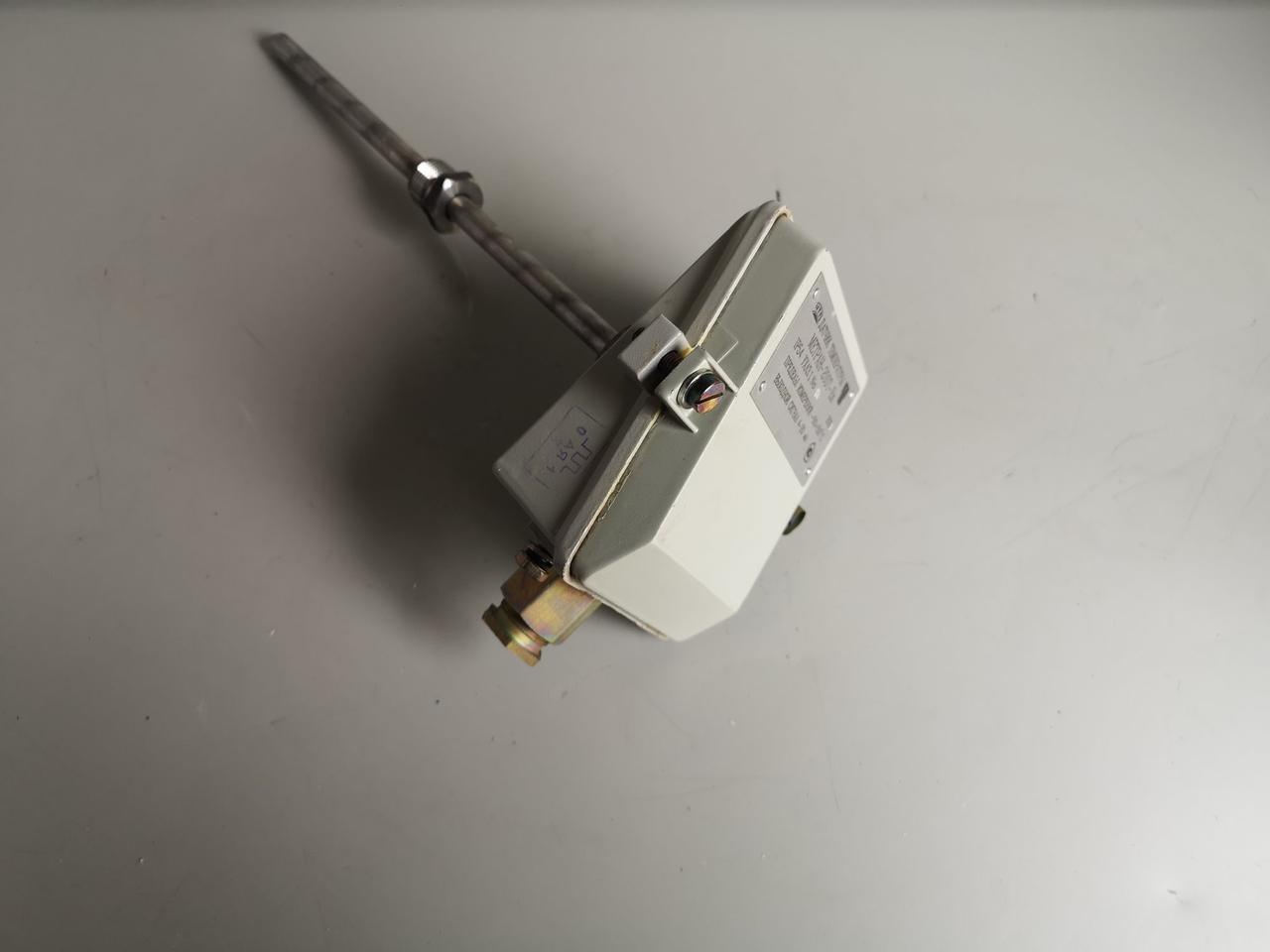

Термометр/термодатчик Метран-200Т-Ex:
Температура измеряемой среды -50 + 50 оС
Динна штока L 160мм
Степень пылевлагозащиты IP 54
Выходной сигнал 4-20 мА
Питание 36 В
Климатическое исполнение УХЛ3.1
Погрешность 0,5%
Датчик температуры с унифицированным выходным сигналом МЕТРАН- 200Т предназначен для работы в системах автоматического контроля, регулирования и регистрации температуры на объектах в различных отраслях промышленности, энергетики, коммунального хозяйства. Датчик является: по метрологическим свойствам - средством измерения; по устойчивости к климатическим воздействиям - соответствует исполнению V по ГОСТ 15150, но для работы при температуре от минус 50 до 60 °С; по устойчивости к механическим воздействиям - виброустойчивый, исполнение N 3 по ГОСТ 12997; по степени защиты от воздействия пыли и воды - исполнение IP54; по воздействию измеряемой среды - коррозионностойкий (оболочка термозонда - сталь 12Х18Н10Т). В датчике температуры в основу функционирования положен принцип преобразования электрического сопротивления термочувствительногого элемента в пропорциональный аналоговый электрический сигнал, линейно зависящий от измеряемой температуры. Датчик состоит из термозонда и электронного преобразователя, образующих единую конструкцию. Чувствительным элементом датчиком является терморезистор, размещенный в герметичной оболочке термозонда. Измеряемая температура воздействует на резистор термозонда, соединенный по двум проводам с электронным преобразователем, размещенным в корпусе из алюминиевого сплава. Электронный преобразователь, размещенный на одной печатной плате, включает в себя все активные и пассивные элементы, кроме термочувствительного элемента термозонда, и осуществляет: питание термочувствительного элемента; получение токового выходного сигнала 0 - 5 мА или 4 - 20 мА; настройку характеристик с помощью настроечных элементов. Конструкция электронного преобразователя содержит корректоры нуля и диапазона, а также предусматривает возможность настройки на диапазоны измеряемых температур: от от О до 150 °С Допускается настройка на диапазон измерения от 0 до 180 °С. Пределы допускаемой величины основной погрешности +0,5 %. Длина погружаемой в зону измерения части термозонда от 120мм . Электрическое питание датчиков МЕТРАН-200Т осуществляется от источника питания постоянного тока напряжением (36 + 0,72) В. Датчики имеют пределы выходного сигнала постоянного тока 4-20 мА при сопротивлении нагрузки от 0,1 до 1 кОм или 0 - 5 мА.
