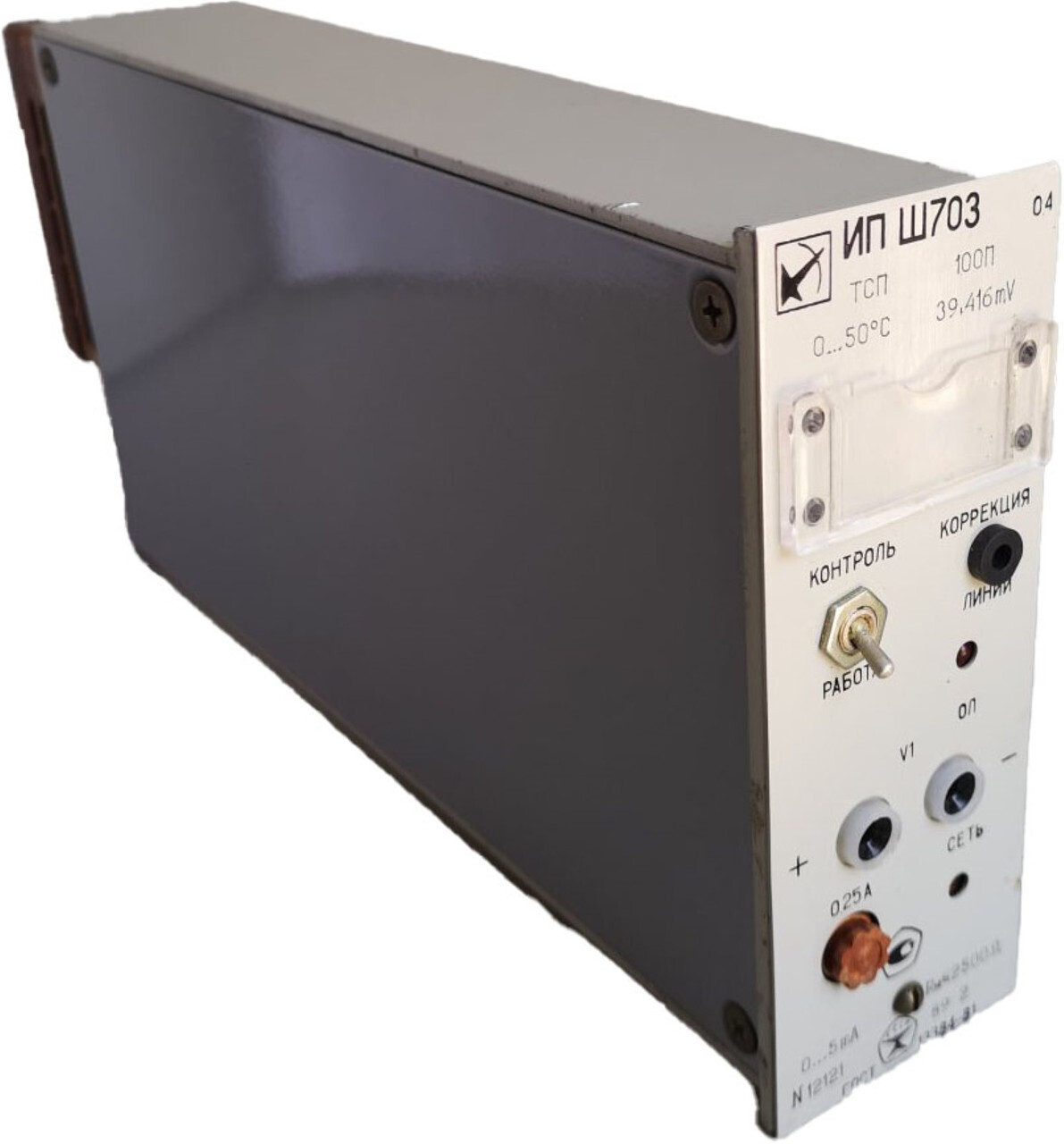

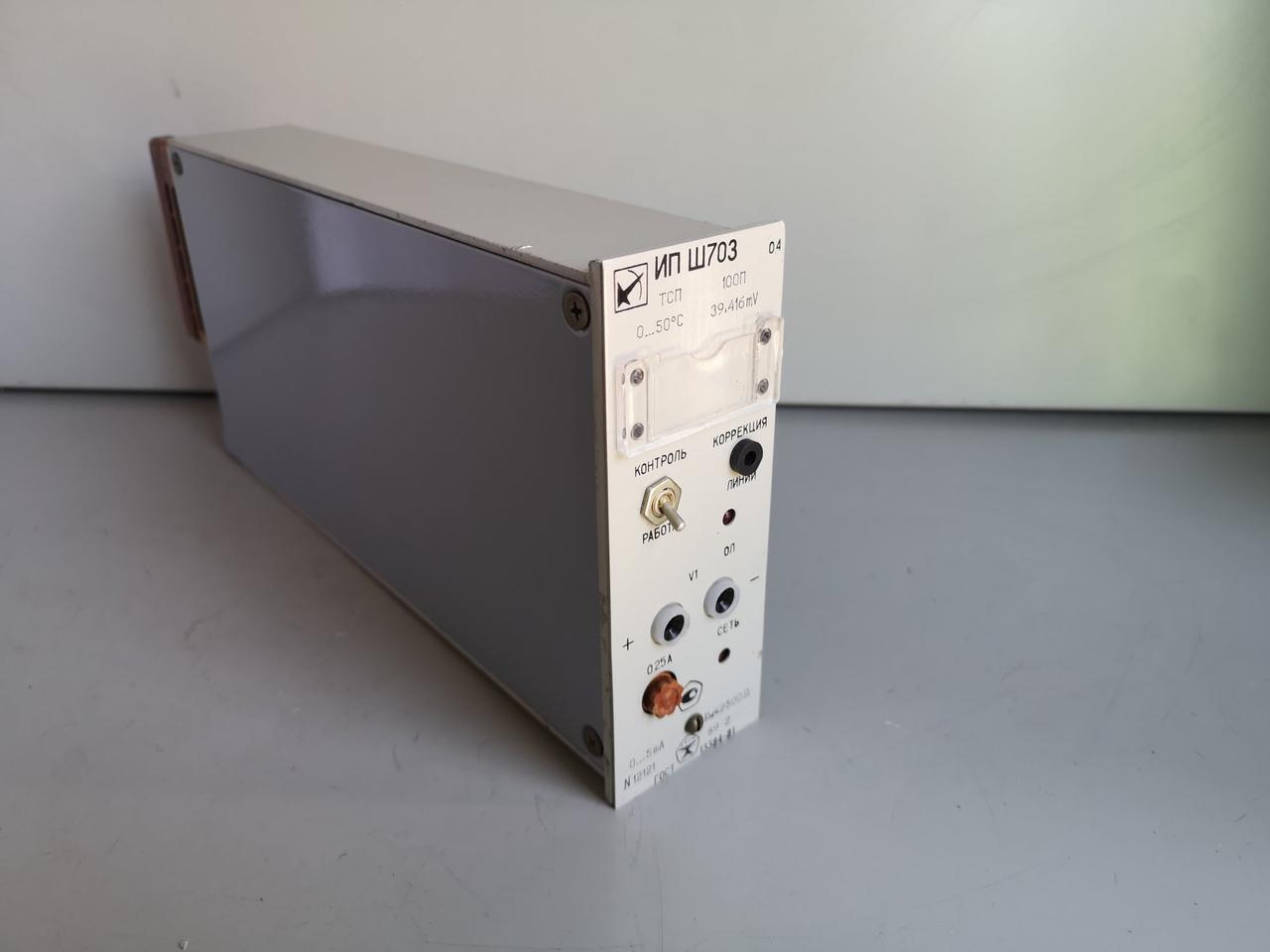

Преобразователь измерительный ИП Ш703

(0)
Купить в 1 клик
Описание
Характеристики
Отзывы
Описание

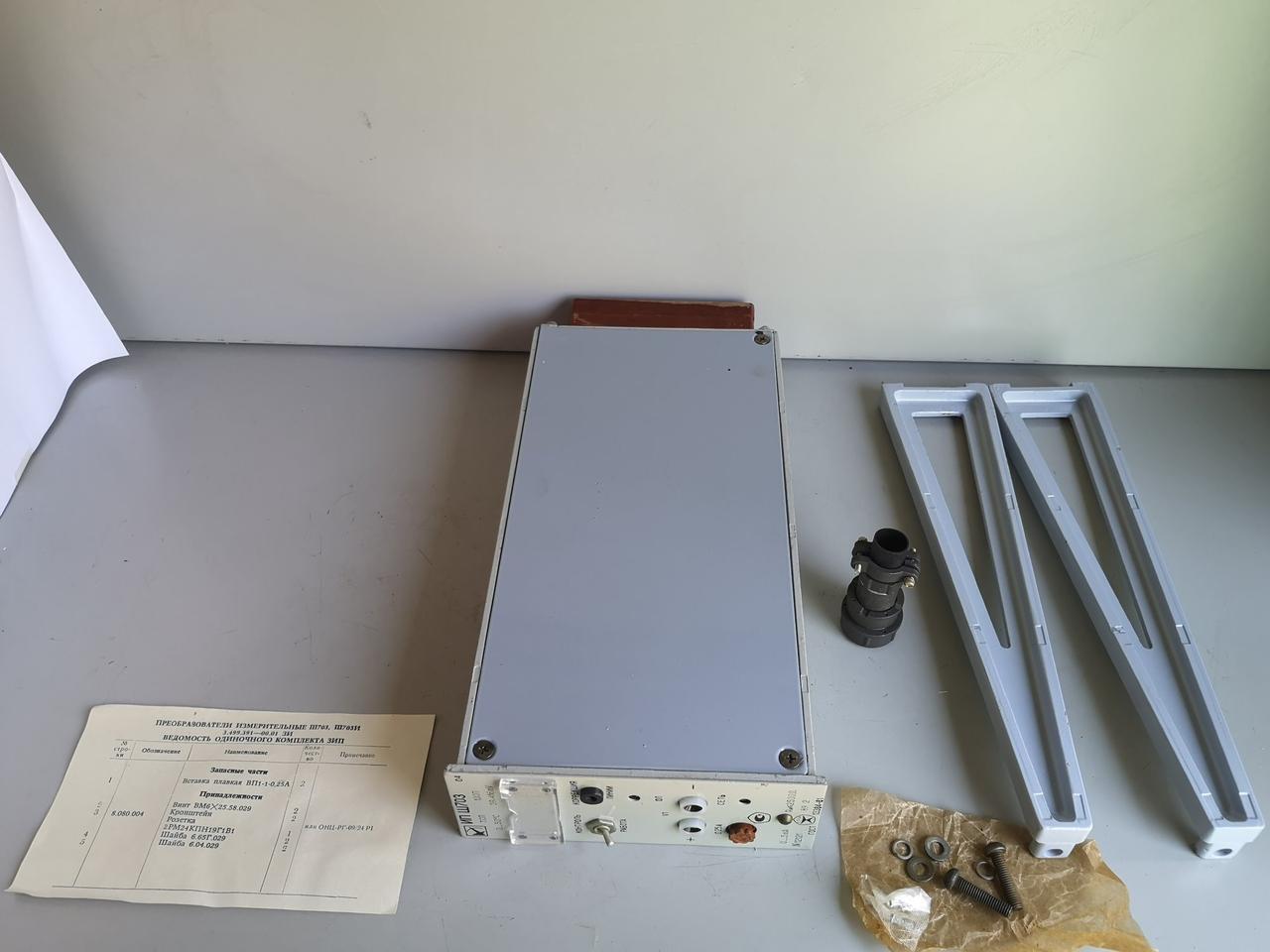

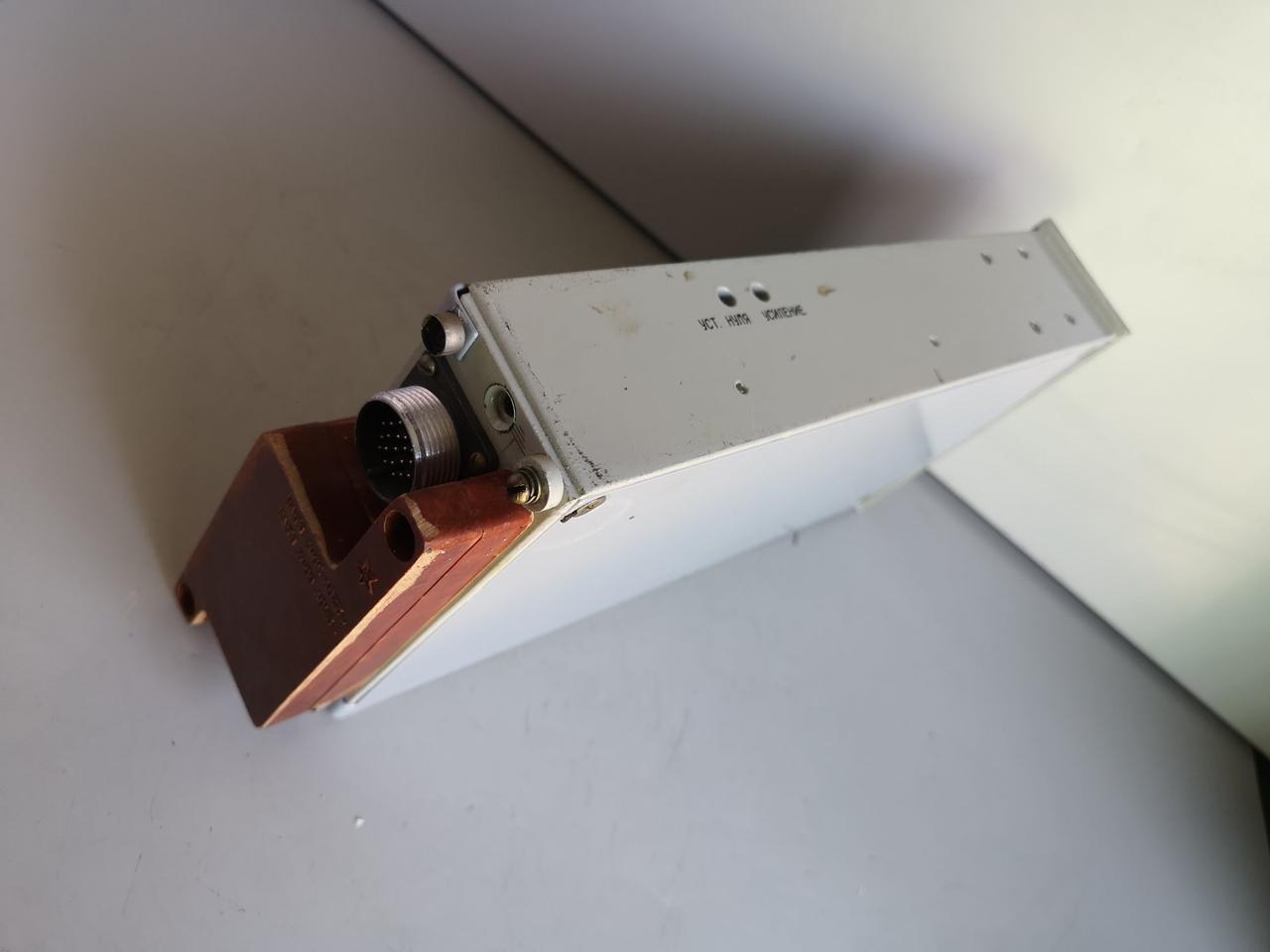

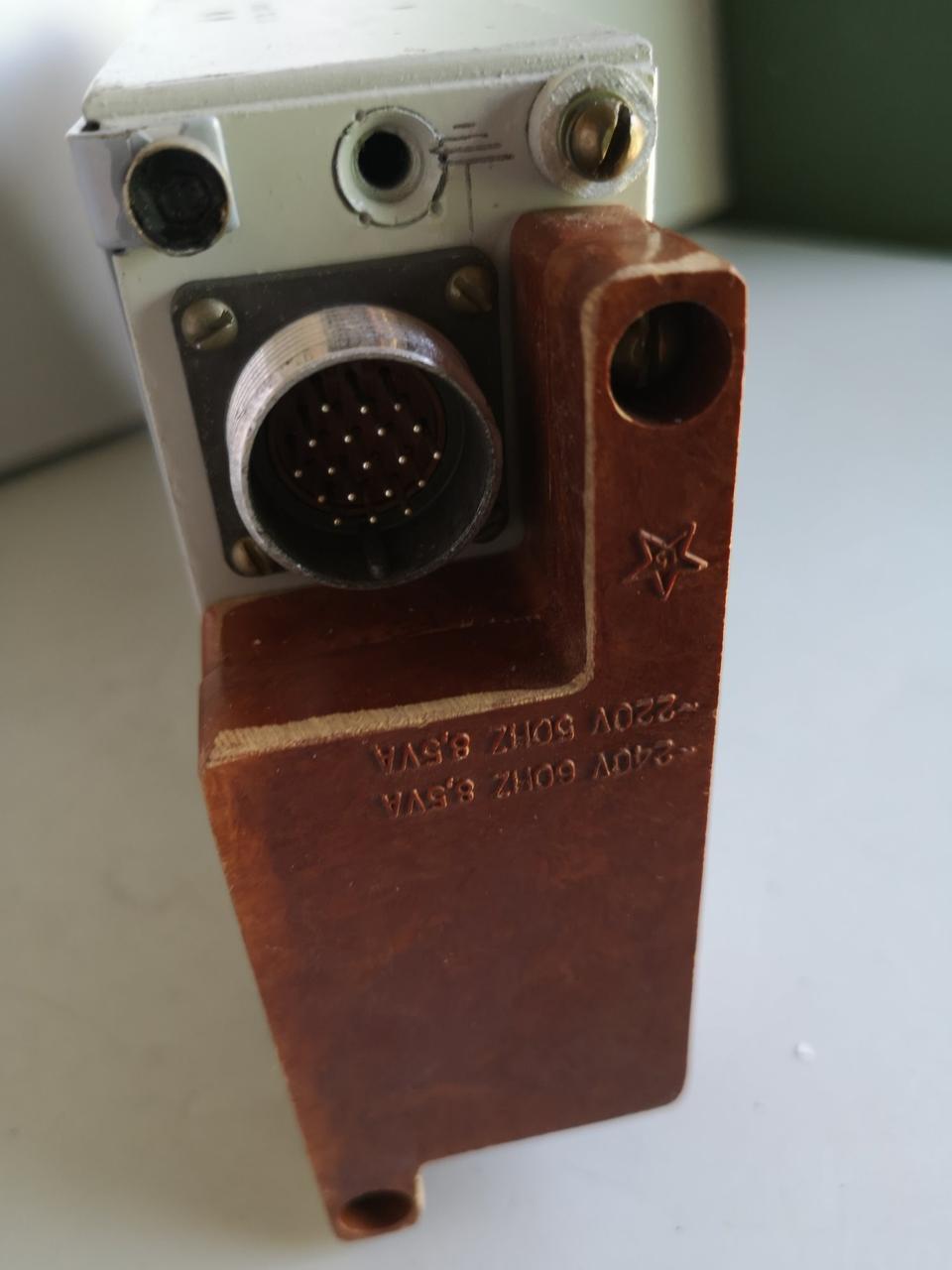

Преобразователи измерительные Ш703 предназначены для преобразования сигналов от термопреобразователей сопротивления (ТС) в унифицированные сигналы постоянного тока 0—5 мА или 4—20 мА или напряжение постоянного тока 0—10 В. ИП состоит из литой рамы и двух боковых штампованных крышек. На раме крепятся две собранные платы печатного монтажа и силовой трансформатор. Диапазон температур от 200 до 650 °С. Количество поддиапазонов по входному сигналу 48. Класс точности 0,6. Диапазоны изменения выходного сигнала: от О до 5 мА постоянного тока на нагрузке не более 2,5 кОм, от 4 до 20 мА на нагрузке не более 500 Ом, от о до 10 В напряжения постоянного тока на нагрузке не менее 2' кОм. Пульсации выходного сигнала не более 0,6 % верхнего предела изменения выходного сигнала. Время установления выходного сигнала ИП не более 0,5 с.

Обозначение для следующих видов выходных сигналов Исполнение
0—5 мА 4—20 мА 0—10 мА
И-01 И-13 И-25 Искробезопасное
-02 -14 -26 Обыкновенное
И-03 И-15 И-27 Экспортное, искробезопасное
-04 -16 -28 Экспортное
И-05 И-17 И-29 Тропическое, искробезопасное
-06 -18 -30 Тропическое
А-07 АИ-19 АИ-31 Искробезопасное особое
АИ-08 А-20 А-32 Обыкновенное особое
АИ-09 АИ-21 АИ-33 Экспортное особое, искробезопасное
А-10 А-22 А-34 Экспортное особое
АИ-11 АИ-23 АИ-35 Тропическое особое, искробезопасное
А-12 А-24 А-36 Тропическое особое
Примечания:

1. Здесь приведено сокращенное обозначение модификации. Полное обозначение имеет вначале индекс Ш703 или Ш705, например Ш703И-01 Ш705А-36.

2. Особое исполнение предназначено для ответственных условии эксплуатации, например для атомных электростанций.
Характеристики
Тип товара
Терморегулятор/термостат
Бренд
ЧЭАЗ
Страна производства
Россия
Модель
ИП Ш703
