Описание

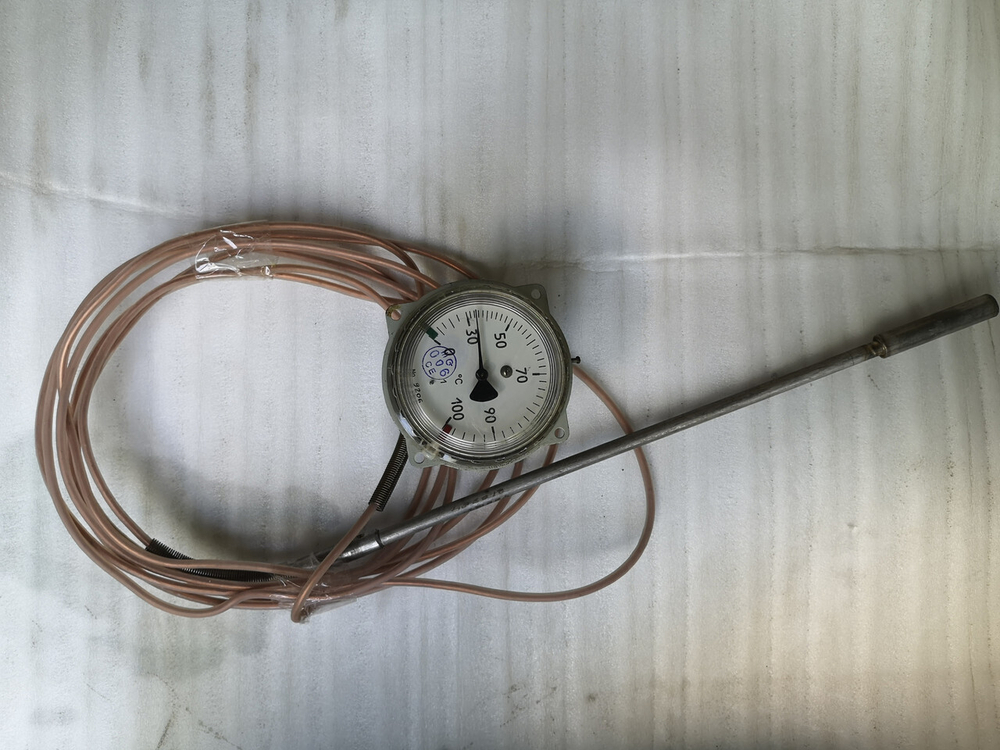

Термометр ТКП-100Эк-М1-УХЛ4 газовый электроконтактный манометрический показывающий конденсационный серый Диапазоны измеряемых температур,0+100°С Диаметр термобаллона 16мм Длина с штоком L 6.5м
Материал термобаллона 12Х18Н10Т нержавеющая сталь
Температура окружающей среды (исполнение УХЛ 4) от-50 до +60 оС
Степень пылевлагозащиты IP40
Разрывная мощность контактов сигнализирующего устройства, В·А, не более 30
Исполнение (по ГОСТ 16920) сигнализирующего устройства прямого действия V
ТКП-100Эк-М1 термометр манометрический показывающий электроконтактный конденсационный
Показывающий конденсационный манометрический электроконтактный термометр ТКП-100Эк-М1 ГОСТ 16920-93 используется для непрерывного измерения температуры газообразных и жидких сред в стационарных промышленных установках и управления от сигнализирующего устройства внешними электрическими цепями.
Состав и принцип действия ТКП-100Эк-М1:
Термометр состоит из сигнализирующего и измерительного устройств, заключённых в 100 мм корпус.
В сигнализирующем устройстве ТКП-100Эк-М1 для коммутации напряжения внешних электрических цепей располагаются два предельных контакта (максимального и минимального значений температуры контролируемой среды), один из которых замыкает цепь.
Измерительное устройство состоит из термосистемы (термобаллон; защищённый металлической или полиэтиленовой оболочкой по всей длине соединительный капилляр; впаянная в держатель манометрическая пружина) и трибко-секторного механизма (трибка; сектор).
В основе принципа действия конденсационного термометра лежит зависимость давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры среды воспринимается заполнителем термосистемы через термобаллон и вызывает изменение его давления, под действием которого манометрическая пружина деформируется и через трибко-секторный механизм перемещает показывающую стрелку относительно циферблата.
Вместе с показывающей стрелкой перемещается ведущий поводок, жёстко насаженный на ось трибки и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.
Материал термобаллона 12Х18Н10Т нержавеющая сталь
Температура окружающей среды (исполнение УХЛ 4) от-50 до +60 оС
Степень пылевлагозащиты IP40
Разрывная мощность контактов сигнализирующего устройства, В·А, не более 30
Исполнение (по ГОСТ 16920) сигнализирующего устройства прямого действия V
ТКП-100Эк-М1 термометр манометрический показывающий электроконтактный конденсационный
Показывающий конденсационный манометрический электроконтактный термометр ТКП-100Эк-М1 ГОСТ 16920-93 используется для непрерывного измерения температуры газообразных и жидких сред в стационарных промышленных установках и управления от сигнализирующего устройства внешними электрическими цепями.
Состав и принцип действия ТКП-100Эк-М1:
Термометр состоит из сигнализирующего и измерительного устройств, заключённых в 100 мм корпус.
В сигнализирующем устройстве ТКП-100Эк-М1 для коммутации напряжения внешних электрических цепей располагаются два предельных контакта (максимального и минимального значений температуры контролируемой среды), один из которых замыкает цепь.
Измерительное устройство состоит из термосистемы (термобаллон; защищённый металлической или полиэтиленовой оболочкой по всей длине соединительный капилляр; впаянная в держатель манометрическая пружина) и трибко-секторного механизма (трибка; сектор).
В основе принципа действия конденсационного термометра лежит зависимость давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры среды воспринимается заполнителем термосистемы через термобаллон и вызывает изменение его давления, под действием которого манометрическая пружина деформируется и через трибко-секторный механизм перемещает показывающую стрелку относительно циферблата.
Вместе с показывающей стрелкой перемещается ведущий поводок, жёстко насаженный на ось трибки и осуществляющий кинематическую связь измерительного устройства с сигнализирующим.
Характеристики
Тип товара
Технический термометр
Бренд
ТИС
Страна производства
Россия
Модель
ТКП-100Эк-М1-УХЛ4
Партномер
ТКП-100Эк-М1-УХЛ4
Категория Авито
Бытовая техника
GoodsType
Термометры и метеостанции
