Описание
| Серия | Compact |
|---|---|
| Тип продукта | Выключатель-разъединитель |
| Наименование продукта | ComPacT INS |
| Описание полюсов | 3P |
| Тип сети | Постоянный ток Переменный ток |
| Частота сети | 50/60 Гц |
| [Ie] номинальный рабочий ток | AC-22A: 500 А Переменный ток 50/60 Гц 220/240 В AC-22A: 500 А Переменный ток 50/60 Гц 380/415 В AC-22A: 500 А Переменный ток 50/60 Гц 440/480 В AC-22A: 500 А Переменный ток 50/60 Гц 480 В NEMA AC-22A: 500 А Переменный ток 50/60 Гц 500/525 В AC-22A: 500 А Переменный ток 50/60 Гц 660/690 В AC-23A: 500 А Переменный ток 50/60 Гц 220/240 В AC-23A: 500 А Переменный ток 50/60 Гц 380/415 В AC-23A: 500 А Переменный ток 50/60 Гц 440/480 В AC-23A: 500 А Переменный ток 50/60 Гц 480 В NEMA AC-23A: 500 А Переменный ток 50/60 Гц 500/525 В AC-23A: 500 А Переменный ток 50/60 Гц 660/690 В DC-22A: 500 А Постоянный ток 125 В 2 полюса последовательно DC-23A: 500 А Постоянный ток 125 В 2 полюса последовательно |

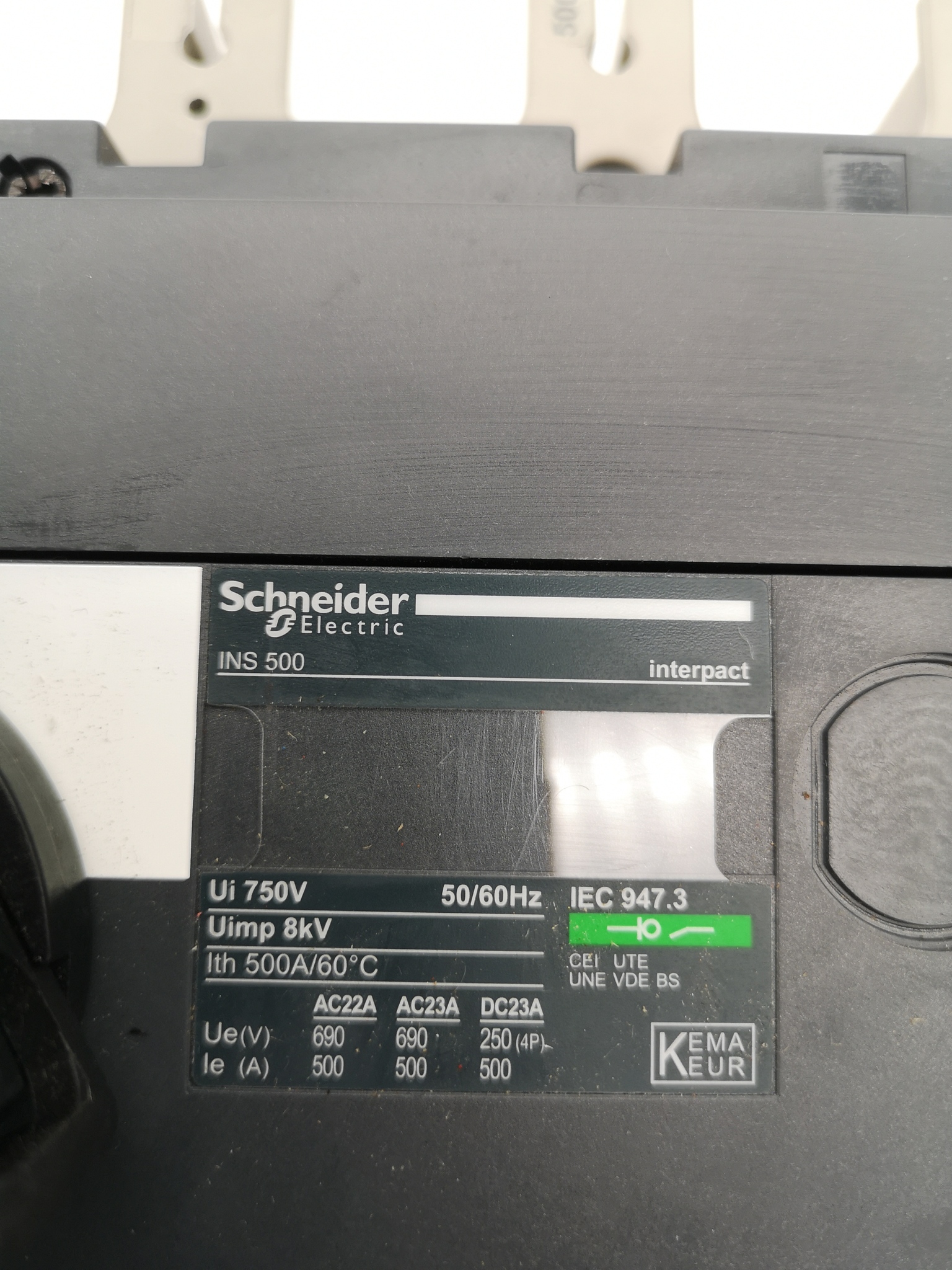

| [Ui] номинальное напряжение изоляции | 750 миля Переменный ток 50/60 Гц |
| [Up] номинальное импульсное выдерживаемое на | 8 кВ 8 кВ в соответствии с МЭК 60947-3 |
| [Ith] условный тепловой ток на открытом возду | 500 А в 60 В·А |
| [Icm] включающая способность | 330 МВ с вышестоящим автоматическим выключателем для защиты 690 В Переменный ток в 50/60 Гц 50 МВ выключатель-разъединитель 690 В Переменный ток в 50/60 Гц |
| [Ue] номинальное рабочее напряжение | 250 В Постоянный ток 690 В Переменный ток 50/60 Гц |
| Соответствие требованиям по изоляции | Да |
| Индикатор положения контакта | Да |
| Видимый разрыв | Нет |
| Степень загрязнения | 3 |
| Тип управления | Красно-желтая поворотная рукоятка |
|---|---|
| Цвет рукоятки | Красный |
| Исполнение монтажа | Стационарный |
| Способ монтажа | Монтаж на панель Рейка |
| Верхние присоединения | Передний |
| Нижние присоединения | Передний |
| Максимальная мощность | AC-23: 132 кВт в 220/240 В Переменный ток 50/60 Гц AC-23: 150 кВт в 230 В Переменный ток 50/60 Гц (NEMA) AC-23: 250 кВт в 380/415 В Переменный ток 50/60 Гц AC-23: 250 кВт в 440 В Переменный ток 50/60 Гц AC-23: 250 кВт в 480 В Переменный ток 50/60 Гц (NEMA) AC-23: 355 кВт в 500/525 В Переменный ток 50/60 Гц AC-23: 500 кВт в 660/690 В Переменный ток 50/60 Гц |
| Стандартное применение | Бесперебойное |
| [Icw] кратковременно выдерживаемый ток | 11,5 МВ в течение 3 с в соответствии с МЭК 60947-3 20 МВ в течение 1 с в соответствии с МЭК 60947-3 4 МВ в течение 30 с в соответствии с МЭК 60947-3 4,9 МВ в течение 20 с в соответствии с МЭК 60947-3 |
| Механическая износостойкость | 10000 циклы |
| Электрическая износостойкость | AC-22A: 1500 циклы 440 В Переменный ток 50/60 Гц AC-22A: 1500 циклы 500 В Переменный ток 50/60 Гц AC-22A: 1500 циклы 690 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 440 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 500 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 690 В Переменный ток 50/60 Гц DC-23A: 1000 циклы 125 В Постоянный ток |
Характеристики
Тип товара
Выключатель нагрузки
Бренд
Schneider Electric
Страна производства
Германия
Модель
INS500
Партномер
INS500, 31132
Номинальный ток, А
500
Гарантия
1 год
Единиц в одном товаре
1
Тип расцепления
C
Тип тока
Постоянный / переменный
category
Ремонт и строительство
GoodsType
Стройматериалы
GoodsSubType
Электрика
ContactMethod
В сообщениях
PriceWithVAT
Нет
Country
Франция
Condition
Новое
Коробка
Есть
Availability
В наличии
invoice
Предоставляется
adtype
Товар приобретен на продажу
ТН ВЭД коды ЕАЭС
8536508008
Количество в упаковке, шт
1
ElectricsSubType
Рубильники, разъединители, выключатели нагрузки
ElectricsType
Коммутационное оборудование
