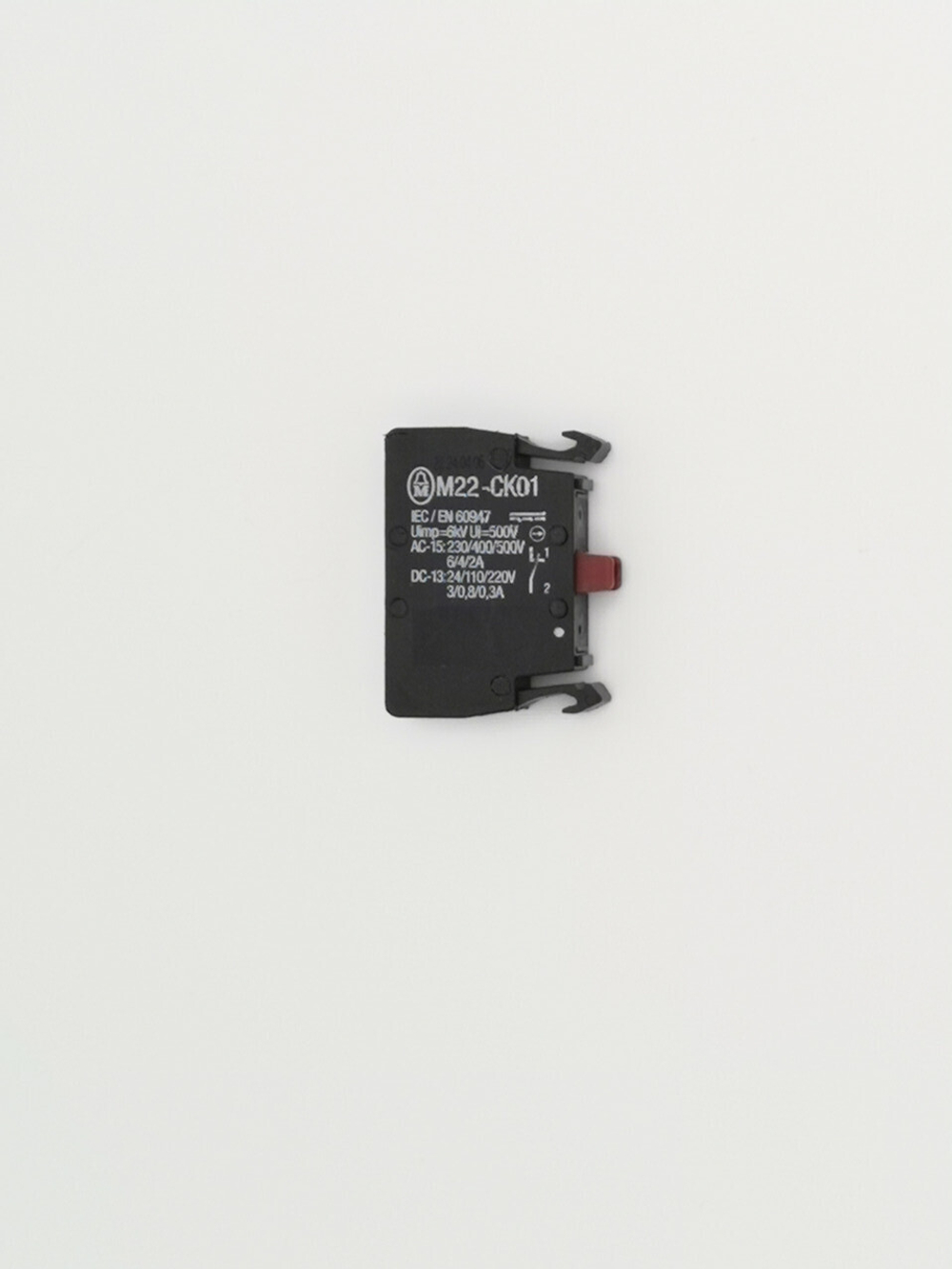

Контактный элемент EATON(Moeller) M22-CK01 Красный

(0)
Купить в 1 клик
Контактный элемент EATON(Moeller) M22-CK01 Красный : 0 компл. Возможен торг и безнал. Состояние уточняйте. Цена за комплект. Модель M22-CK01

описание по фото

Стандарты и предписания

IEC 60947-5-1

Механический срок службы [Переключения]

> 5 x 106

частота приведения в действие [Переключения/ч]

? 3600

Сила нажатия

? 5 N

Класс защиты

IP20

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей средыразомкнут

-25 - +70 °C

Удароустойчивость согласно IEC 60068-2-27

длительность ударного воздействия 11 мс, полусинус

> 30 g

Поперечные сечения соединенияодножильный

0,75 - 2,5 мм2

Поперечные сечения соединениямногожильный

0,5 - 2,5 мм2

Поперечные сечения соединениятонкопроволочный с оконечной муфтой

0,5 - 1,5 мм2

Контакты

Номинальная устойчивость к импульсу [Uimp]

6000 В перем. тока

Номинальные выдерживаемые напряжения изоляции [Ui]

500 В

Категория перенапряжения / степень загрязнения

III/3

Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF]

< 10-7 (т.е. 1 отказ на 107 соединений) Частота отказов

Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF]

< 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) Частота отказов

макс. защита от короткого замыканиябез плавкого предохранителя

PKZM0-10/FAZ-B6/1 Тип

макс. защита от короткого замыканияПредохранитель [gG/gL]

10 A

Коммутационная способность

Расчетный рабочий ток [Ie]AC-15115 В [Ie]

6 A

Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]

6 A

Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie]

4 A

Расчетный рабочий ток [Ie]AC-15500 В [Ie]

2 A

Расчетный рабочий ток [Ie]DC-1324 В [Ie]

3 A

Расчетный рабочий ток [Ie]DC-1342 В [Ie]

1.7 A

Расчетный рабочий ток [Ie]DC-1360 В [Ie]

1.2 A

Расчетный рабочий ток [Ie]DC-13110 В [Ie]

0.8 A

Расчетный рабочий ток [Ie]DC-13220 В [Ie]

0.3 A

Электрический срок службыAC-15230 В/0,5 A [Переключения]

1.6 x 106

Электрический срок службыAC-15230 В/1,0 A [Переключения]

1 x 106

Электрический срок службыAC-15230 В/3,0 A [Переключения]

0.7 x 106

Электрический срок службыDC-1312 В/2,8 A [Переключения]

1.2 x 106

Вспомогательный контакт

Номинальное напряжение [Ue]Номинальное напряжение [Ue]

500 В перем. тока

Номинальное напряжение [Ue]Номинальное напряжение макс. [Ue]

220 В пост. тока

обычный термический ток [Ith = Ie]

4 A

Расчетный рабочий ток [Ie]Отличающиеся расчетные рабочие токи при использовании в качестве вспомогательного контакта для автоматического выключателя NZM


                  M22-(C)K10(01)   M22-CK11(02)(20)   XHIV
          bei AC = 50/60 Hz
Bemessungsbetriebsstrom
    AC-15 115 V   Ie   A   4   4   4
      230 V   Ie   A   4   4   4
      400 V   Ie   A   2   -   2
      500 V   Ie   A   1   -   1
    DC-13 24 V   Ie   A   3   3   3
      42 V   Ie   A   1.7   1   1.5
      60 V   Ie   A   1.2   0.8   0.8
      110 V   Ie   A   0.6   0.5   0.5
      220 V   Ie   A   0.3   0.2   0.2

Условный ток короткого замыкания [Iq]

1 кА

защита от короткого замыканиямакс. предохранитель

10 A gG/gL

защита от короткого замыканиямакс. линейный защитный автомат

FAZ-B6/B1 A

Время переключения

Время опережения HIV в отношении главных контактов при включении и выключении

(время переключения при ручном управлении):

NZM1, PN1, N(S)1: ок. 20 мс.

NZM2, PN2, N(S)2: ок. 20 мс.

NZM3, PN3, N(S)3: ок. 20 мс.

NZM4, N(S)4: ок. 90 мс., HIV не является опережающим при отключении .

Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой

1 x (0,5 - 1,5)
2 x (0,5 - 0,75) мм2

Выбрать
    Описание
    Характеристики
    Отзывы
    Описание

    описание по фото

    Стандарты и предписания

    IEC 60947-5-1

    Механический срок службы [Переключения]

    > 5 x 106

    частота приведения в действие [Переключения/ч]

    ? 3600

    Сила нажатия

    ? 5 N

    Класс защиты

    IP20

    Стойкость к климатическим воздействиям

    Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
    Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

    Температура окружающей средыразомкнут

    -25 - +70 °C

    Удароустойчивость согласно IEC 60068-2-27

    длительность ударного воздействия 11 мс, полусинус

    > 30 g

    Поперечные сечения соединенияодножильный

    0,75 - 2,5 мм2

    Поперечные сечения соединениямногожильный

    0,5 - 2,5 мм2

    Поперечные сечения соединениятонкопроволочный с оконечной муфтой

    0,5 - 1,5 мм2

    Контакты

    Номинальная устойчивость к импульсу [Uimp]

    6000 В перем. тока

    Номинальные выдерживаемые напряжения изоляции [Ui]

    500 В

    Категория перенапряжения / степень загрязнения

    III/3

    Надёжность управляющей системыпри 24 В пост. тока/5 мА [HF]

    < 10-7 (т.е. 1 отказ на 107 соединений) Частота отказов

    Надёжность управляющей системыпри 5 В пост. тока/1 мА [HF]

    < 5 x 10-6 (т.е. 1 отказ на 5 x 106 соединений) Частота отказов

    макс. защита от короткого замыканиябез плавкого предохранителя

    PKZM0-10/FAZ-B6/1 Тип

    макс. защита от короткого замыканияПредохранитель [gG/gL]

    10 A

    Коммутационная способность

    Расчетный рабочий ток [Ie]AC-15115 В [Ie]

    6 A

    Расчетный рабочий ток [Ie]AC-15220 В 230 В 240 В [Ie]

    6 A

    Расчетный рабочий ток [Ie]AC-15380 В 400 В 415 В [Ie]

    4 A

    Расчетный рабочий ток [Ie]AC-15500 В [Ie]

    2 A

    Расчетный рабочий ток [Ie]DC-1324 В [Ie]

    3 A

    Расчетный рабочий ток [Ie]DC-1342 В [Ie]

    1.7 A

    Расчетный рабочий ток [Ie]DC-1360 В [Ie]

    1.2 A

    Расчетный рабочий ток [Ie]DC-13110 В [Ie]

    0.8 A

    Расчетный рабочий ток [Ie]DC-13220 В [Ie]

    0.3 A

    Электрический срок службыAC-15230 В/0,5 A [Переключения]

    1.6 x 106

    Электрический срок службыAC-15230 В/1,0 A [Переключения]

    1 x 106

    Электрический срок службыAC-15230 В/3,0 A [Переключения]

    0.7 x 106

    Электрический срок службыDC-1312 В/2,8 A [Переключения]

    1.2 x 106

    Вспомогательный контакт

    Номинальное напряжение [Ue]Номинальное напряжение [Ue]

    500 В перем. тока

    Номинальное напряжение [Ue]Номинальное напряжение макс. [Ue]

    220 В пост. тока

    обычный термический ток [Ith = Ie]

    4 A

    Расчетный рабочий ток [Ie]Отличающиеся расчетные рабочие токи при использовании в качестве вспомогательного контакта для автоматического выключателя NZM


                      M22-(C)K10(01)   M22-CK11(02)(20)   XHIV
              bei AC = 50/60 Hz
    Bemessungsbetriebsstrom
        AC-15 115 V   Ie   A   4   4   4
          230 V   Ie   A   4   4   4
          400 V   Ie   A   2   -   2
          500 V   Ie   A   1   -   1
        DC-13 24 V   Ie   A   3   3   3
          42 V   Ie   A   1.7   1   1.5
          60 V   Ie   A   1.2   0.8   0.8
          110 V   Ie   A   0.6   0.5   0.5
          220 V   Ie   A   0.3   0.2   0.2

    Условный ток короткого замыкания [Iq]

    1 кА

    защита от короткого замыканиямакс. предохранитель

    10 A gG/gL

    защита от короткого замыканиямакс. линейный защитный автомат

    FAZ-B6/B1 A

    Время переключения

    Время опережения HIV в отношении главных контактов при включении и выключении

    (время переключения при ручном управлении):

    NZM1, PN1, N(S)1: ок. 20 мс.

    NZM2, PN2, N(S)2: ок. 20 мс.

    NZM3, PN3, N(S)3: ок. 20 мс.

    NZM4, N(S)4: ок. 90 мс., HIV не является опережающим при отключении .

    Поперечные сечения соединенияодно-/тонкопроволочный, с оконечной муфтой

    1 x (0,5 - 1,5)
    2 x (0,5 - 0,75) мм2

    Характеристики
    Тип товара
    Блок контактов
    Бренд
    Moeller
    Страна производства
    Германия
    Модель
    M22-CK01
    Партномер
    M22-CK01
    Коммерческий тип
    Щитовое оборудование
    Гарантия
    1 год
    Единиц в одном товаре
    1
    category
    Ремонт и строительство
    GoodsType
    Стройматериалы
    GoodsSubType
    Электрика
    ContactMethod
    В сообщениях
    PriceWithVAT
    Нет
    Country
    Германия
    Condition
    Новое
    Коробка
    Есть
    Availability
    В наличии
    invoice
    Предоставляется
    adtype
    Товар приобретен на продажу
    ТН ВЭД коды ЕАЭС
    8536901000 - Соединители и контактные элементы для проводов и кабелей на напряжение не более 1000 в
    Количество в упаковке, шт
    1
